CN3765 контроллер заряда для литиевых батарей

Специализированная микросхема контроллера заряда для литиевых аккумуляторов СN3765 на базе которой можно сделать неплохую зарядку литиевый аккумуляторов включенных последовательно. Отлично подходит например для шуруповерта с 4-5 литиевыми аккумуляторами.

Итак, что собой представляет СN3765:

• Специализированный контроллер заряда для литиевый аккумуляторов любой химической формулы Li-Ion, Li- Pol, LFP, LiFeP04, Lithium Titanate
• Входное напряжение питание от 7....30В
• Обеспечивает заряд током до 4А
• Работает по схеме импульсного понижающего (buck, step-down) преобразователя на частоте 300кГц
• Метод заряда по протоколу CC/CV

Техническая документация от производителя здесь

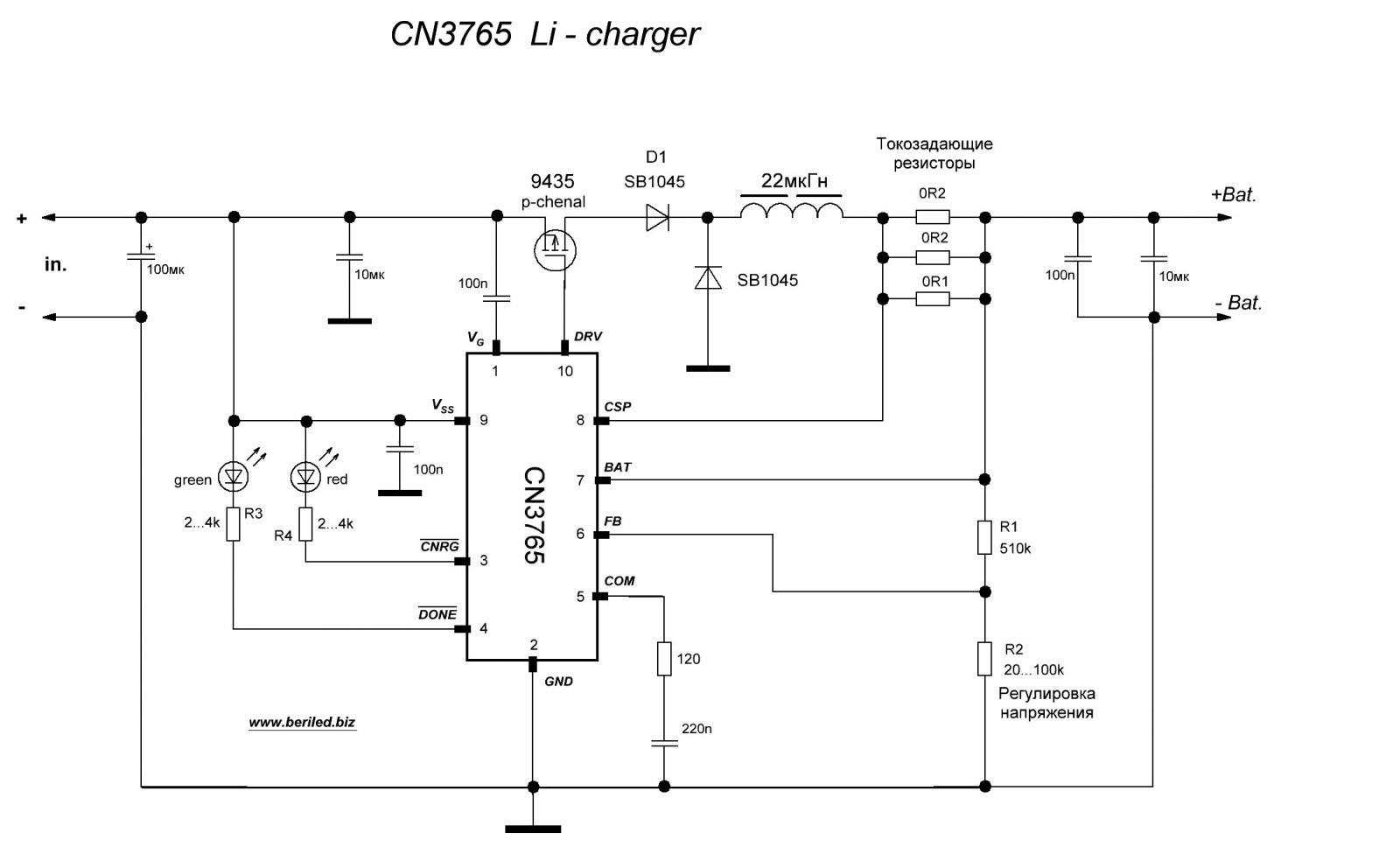

Типовая принципиальная схема включения СN3765

Алгоритм заряда стандартный CC/CV с функцией предзаряда (для сильно разряженный аккумуляторов)

По принципиальной схеме:

Для правильного заряда аккумуляторов нужно точно выставить выходное напряжение (конечное напряжения заряда)

1. для Li-Ion, Li- Po l- 4,2В на один элемент, т.е для 2S это 8.4В, для 3S -12.6В, для 4S -16.8В, для 5S - 21В.
2. для LFP, LiFeP04 - 3,6В на один элемент т.е для 2S это 7.2В, для 3S -10.8В, для 4S -14.4В, для 5S - 18В.
3. для Lithium Titanate - 2.7В на один элемент т.е для 2S это 5.4В, для 3S -8.1В, для 4S -10.8В, для 5S - 13.5В.

Выходное напряжение устанавливается с помощью резисторов R1 и R2 по формуле

VREG＝1.205×(1＋R1／R2)＋0.03V

Можно взять R1= 510кОм, а R2 = 100кОм в виде потенциометра и выставить нужное конечное напряжение заряда на выходе.

Вариант платы с регулировкой выходного напряжения потенциометром имеет вот такой вид

Приблизительное напряжение на выходе при некоторый номиналах резисторов R1= 510кОм, а R2 указано ниже

• R1= 510кОм, R2 = 87кОм - 8.3В на выходе
• R1= 510кОм, R2 = 56кОм - 12.5В на выходе
• R1= 510кОм, R2 = 41кОм - 16.6В на выходе
• R1= 510кОм, R2 = 33кОм - 20.5В на выходе

Максимальный выходной ток Icn выставляется с помощью резистора Rcs вычисляется из формулы

Icn(A) = 0.12(V) / Rcs(Ом)

Силовой транзистор п-канальный P-chenal мосфет можно изпользовать недорогой 9435 бывают с буквенными индексами APM9435, FDS9435A, MES9435A можно также ставить и другие со схожими параметрами например AO4411, AON6435, AOD4185 и др.

Диоды используются 5,,10А Шоттки например SB1045, можно SK54, SB54 D1 можно не устанавливать (вместо него установить перемычку)

Индикация режима заряда производится с помощью светодиодов red и green. При заряде горит красный, когда заряд закончен загорается зеленый. Когда аккумулятор не подключен горят оба светодиода.

В схеме используется 2-х кристальный светодиод с общим + (анодом) можно использовать два отдельный светодиода. резисторы R3 и R4 токоограничительные для ограничения тока через светодиоды индикации номиналы зависят от необходимой яркости и входного напряжения.

Силовой дроссель 22мкГн Производитель рекомендует выбирать в диапазоне

L(мкГн) = 5 (Vcc - Vbat)

Микросхема CN3765 + печатная плата здесь

Готовая собранная плата здесь

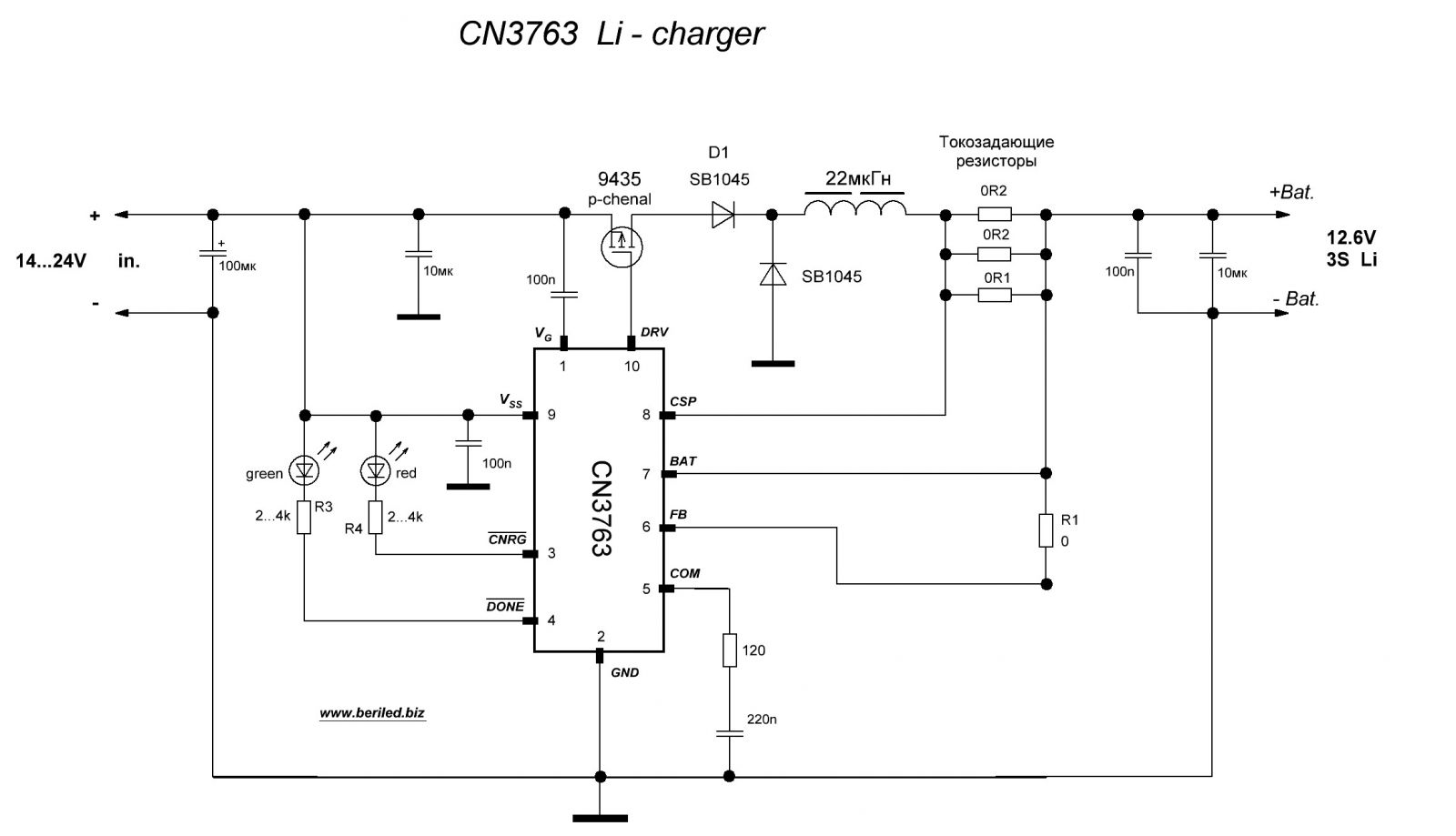

Если используется микросхема с фиксированным напряжениме выхода например CN3763 (12,6В для заряда 3 литиевых элемента соединенных последовательно),то вместо резистора R1 устанавливается перемычка, а R2 не используется
